FZG系列真空托盘干燥机

真空托盘干燥机简介

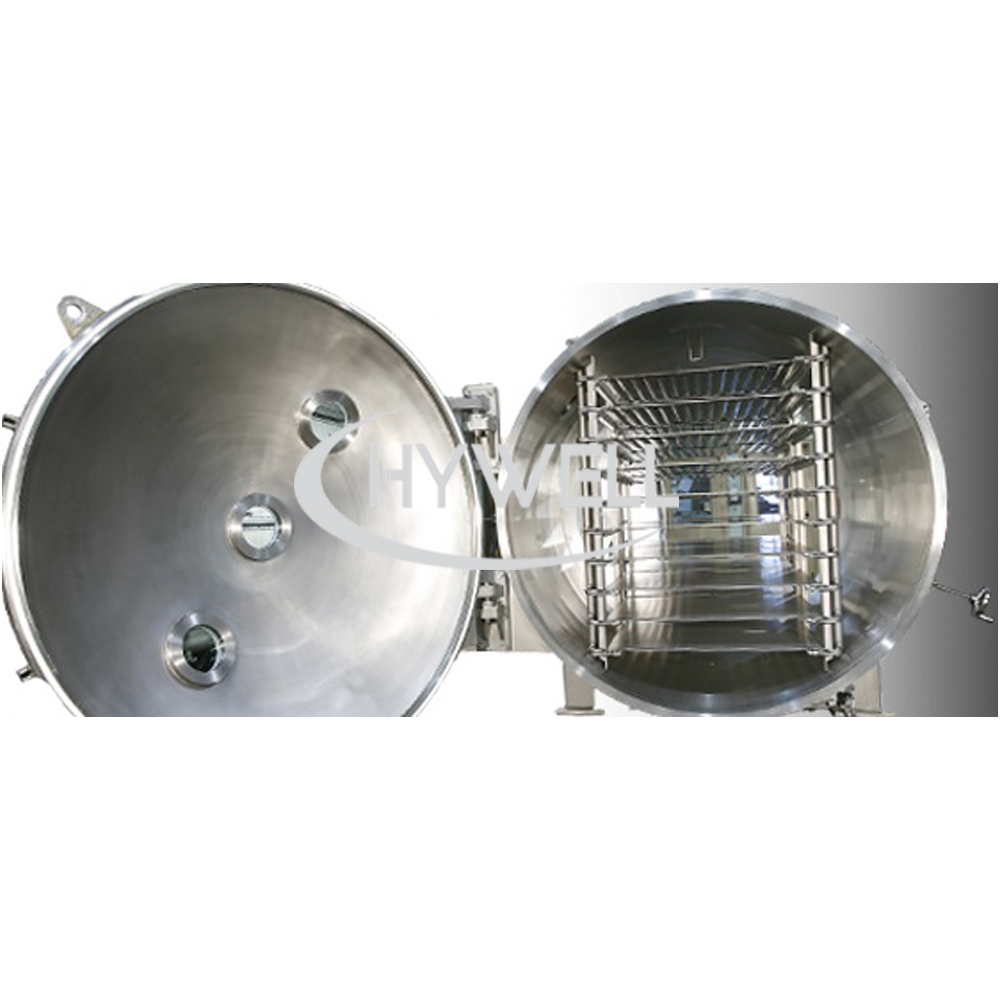

真空托盘干燥机由方形或圆形真空室和定制的固定内部搁板组成；将要干燥的湿材料装入盘或托盘中，并手动放置在搁板上。每个搁板的顶部是平的，底部有一个线圈夹套，用于循环蒸汽或液体加热介质以达到所需的工作温度。

由于产品类型繁多，需要引入和控制真空环境，因此真空搁板干燥机的机械设计和辅助支持设备的几乎所有方面都可以定制，以满足每个单独的工艺设计需求。

每个真空室的整体尺寸由干燥所需的搁板表面积决定。搁板尺寸、每个搁板之间的间距以及所选的真空室几何形状（方形或圆形）将决定整个真空室的尺寸。

精细的热敏材料在极低的干燥温度下安全干燥。在真空下操作，产品不会受到氧化和大气污染的影响，释放的溶剂可以完全回收。

真空搁板干燥机适用于需要均匀、低温干燥且无搅拌或压缩的产品。这些产品包括药品、保健品、维生素提取物、特色食品、精细化学品和腺体产品。

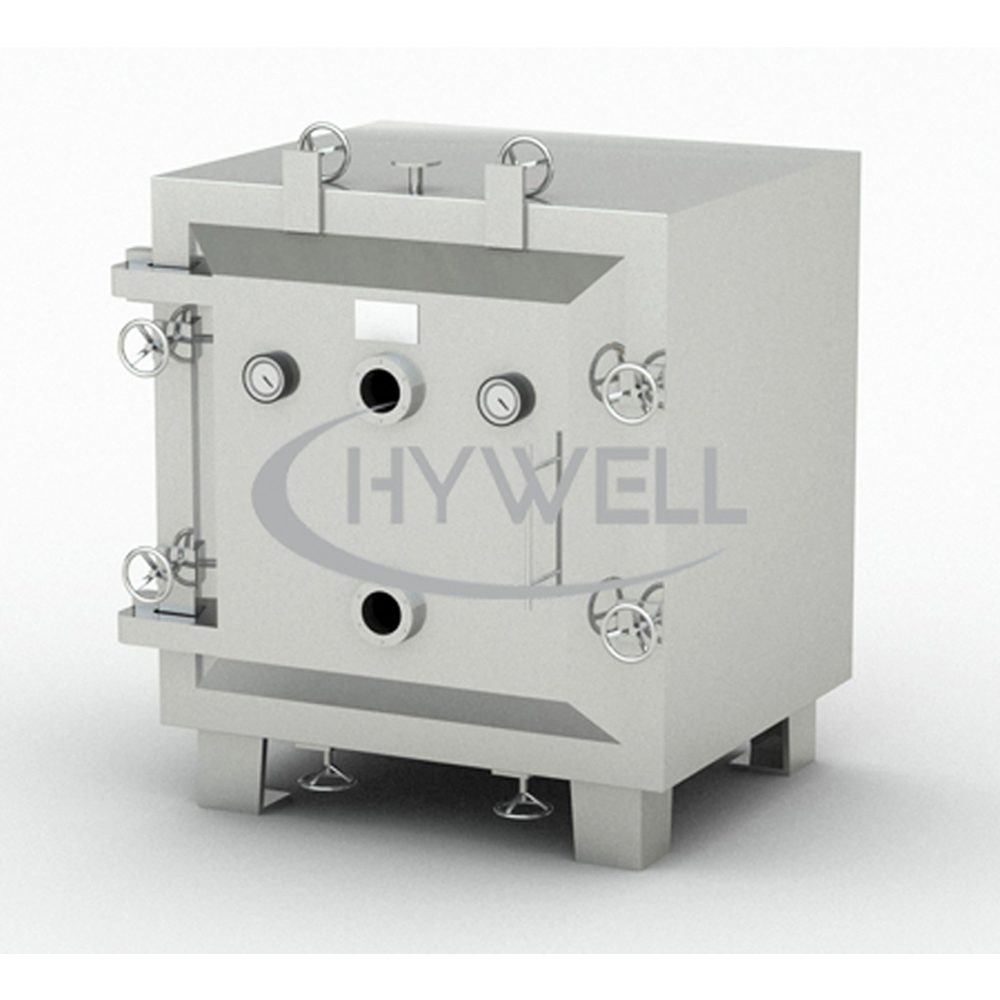

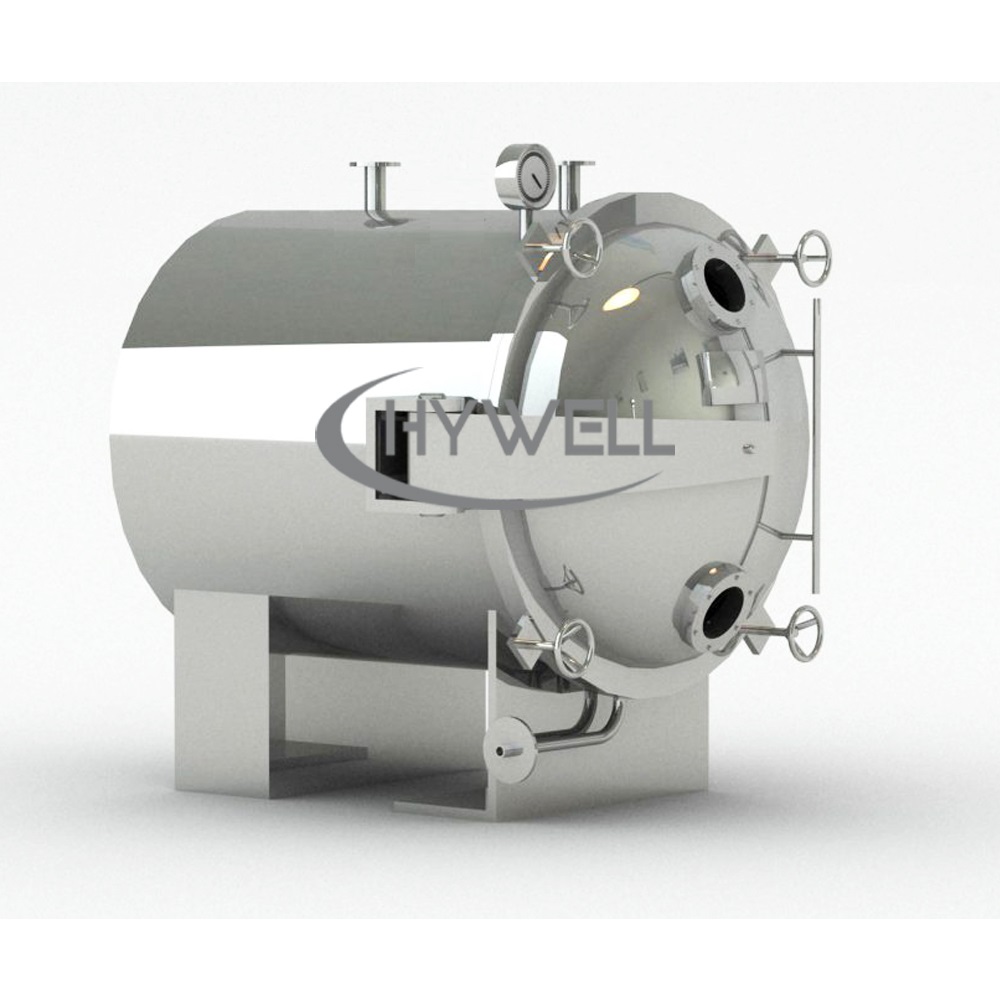

海韦尔机械公司是一家专业的真空搁板干燥机制造商，有两种类型的盘式真空干燥机；一种是方形托盘式真空干燥机，另一种是圆形真空干燥机。圆形真空搁板干燥机不能装载太多托盘，因此更适合每批次干燥较少的材料。具体使用圆形真空干燥机还是方形真空干燥机，海韦尔机械的工程师会根据材料特性和单批次产能给出建议。

由于真空搁板干燥机的干燥速度相对较慢，如果需要更快的干燥速度或含糖量高的液体，可以考虑海韦尔公司的高效真空干燥机。高效真空干燥机的干燥速度是普通真空托盘干燥机的4倍以上。真空盘式干燥机可用于干燥高速离心喷雾干燥机无法干燥的液体，如含糖量较高的糊状液体。

真空托盘式干燥机描述

FZG系列真空搁板式干燥机又称为真空盘式干燥机或真空干燥箱，同一种设备叫法不同。真空盘式干燥机利用真空泵抽出机器内部的空气，使工作室内形成真空状态，使原料在真空状态下干燥，从而提高原料的干燥速度，节省能源。由于原料装在托盘内（标准托盘尺寸：640x460x45mm，与热风盘式干燥机相同，也可设计非标准真空盘式干燥机），所以真空盘式干燥机是静态真空干燥机，干燥时不会损坏物料的形态和结构。真空盘式干燥机的加热方式，可以使用热水、蒸汽或导热油。具体加热方式将根据客户车间热源情况确定。因为机器内部是真空状态。如果测试真空空气温度，温度控制不准确。所以我们有两种方法可以解决这个问题。可采用软电缆温度传感器检测物料的温度或客户调节热源温度。

真空搁板干燥机参数

真空托盘干燥机的优势

海韦尔FZG系列真空搁板式烤箱与传统解决方案相比具有以下优势。

1. 真空搁板式烤箱具有可预测和可重复的结果。

2. 干燥温度敏感产品 - 由于所有液体在低压下都会在较低温度下蒸发，因此真空搁板式烤箱可以在极低的温度下蒸发液体。

3. 降低能耗 - 由于真空下液体的蒸发发生在非常低的温度下，因此无需升高温度即可增加温差。

4. 单一封闭环境 - 活性药物成分、药物和有毒化学品很容易在真空干燥器中隔离。真空搁板式干燥炉的封闭系统还可确保最大限度地收集溶剂，保护操作员和环境。

5. 避免氧化 - 真空搁板式干燥炉是避免化学品氧化的理想选择，并且通过添加惰性气体吹扫，可以保持无氧环境。

6.蒸发热源可采用低压蒸汽或余热蒸汽，但真空搁架干燥机也可采用热水或导热油作为热源，如客户无热源，可设计提供电加热导热油或热水作为FZG真空干燥机热源。

7.属静态真空干燥机，物料装入托盘内，不破坏被干燥物料的形状。

8.真空搁架干燥机内外表面抛光度高，无死角，易清理，无交叉污染，符合GMP要求。

真空托盘干燥机用途

工业真空盘式干燥机适用于干燥在高温下易分解、聚合或变质的热敏性原料。工业真空盘式干燥机广泛应用于制药、化工、食品、电子等行业。工业真空盘式干燥机尤其适用于有以下要求的原料：

1. 不能高温干燥的热敏性原料。

2. 易氧化、危险的原料。

3. 需要回收溶剂和有毒气体的原料。

4. 对晶形有特殊要求的原料。

5. 对残留挥发物含量有特殊要求的原料。

托盘式真空干燥机架

托盘式真空干燥机的干燥架用于放置烤盘；这种干燥架不仅能放置烤盘，还能直接将热量传递给托盘真空干燥机的烤盘。架子内部是空心的，蒸汽或热水通过架子将热量传递给烤盘。海韦尔机械托盘式真空干燥机有两种类型的架子，一种是圆管式，一种是板式架子。

托盘式真空干燥机圆管干燥架

圆型干燥架由无缝钢管制成，蒸汽或热水通过圆管将热量传递给干燥盘和整个真空干燥机内部，使物料干燥。

由于圆管干燥架是由一些无缝钢管组成的，每个圆管之间有5-10厘米的距离，所以当烤盘放在干燥架上时。接触烤盘的地方比不接地的地方干燥速度明显更快。有些特殊物料无法接受这种不均匀的干燥，海韦尔机械的工程师针对这个问题设计了最便宜的解决方案，采用独立的烤盘支撑架放在干燥架上，将烤盘分开直接接触圆管，支撑架的使用解决了不均匀的干燥问题。

托盘式真空干燥机的板式架

新型的干燥架表面平整，自动恒温，保证烤盘中的物料受热均匀。干燥架由加热板、立柱、进口硅胶管组成，外形美观，维护方便。热水或蒸汽通过架子内部传递热量，由于板式干燥架的外部面积比圆管架大得多，所以传热率也比圆管架高得多。而且板式干燥架非常平整，所以它直接完全与干燥盘接触，加快了热量向该区域传递的速度，整体板式干燥架比圆管干燥架效率更高，干燥速度更快。但盘架的价格较高。

真空托盘干燥机加热方式

真空干燥箱加热方式，可采用蒸汽或热水或导热油作为热源，但以上热源用户无法提供，海韦尔机械可提供电加热导热油炉或电加热热水箱，具体真空干燥箱可根据客户要求设计。

真空干燥箱冷凝回收装置

如果物料中含有大量溶剂，如甲醇、乙醇等，可采用冷凝器收集原料溶剂，但真空干燥箱冷凝器回收溶剂需用户供给冷却水，如果溶剂为水或溶剂比例较低，则可不设冷凝器，以节省投资成本。

真空干燥箱管式冷凝器

海韦尔公司真空干燥箱冷凝器有两种类型，一种是传统的管式冷凝器，这种冷凝器由无缝钢管制成，管子布置在冷凝器盖内。管外装有散热片，增加冷凝效率。

真空干燥箱软管缠绕管冷凝器

另一种是金属软管冷凝器。真空干燥箱冷凝器无疑是在冷凝器内部包裹了一条无缝金属软管。所以同样的热交换面积，软管缠绕冷凝器的外形尺寸比管式冷凝器小，成本也更便宜。现在海韦尔公司几乎都采用这种软管缠绕管冷凝器。

真空干燥机构造材料

海韦尔能够提供我们的 FZG 系列真空烘箱干燥机，其接触部件采用 SS304、SS316L、钛、双层不锈钢等制成。真空烘箱干燥机的电气部件可以根据客户的需求进行调整。

真空托盘干燥机的工作原理

纯水在沸腾时具有最大的汽化率。在正常条件下，纯水在约 100°C 时开始沸腾。在真空条件下，由于系统中水蒸气的分压远低于材料表面水蒸气的分压，因此水的沸点低于 100°C。例如：当表面降至 -0.07MPa 时，水在 70°C 时开始沸腾。因此，尽管工作温度较低，真空托盘干燥机仍具有较大的干燥能力。

真空干燥机选项

1. 建筑材料和卫生饰面：

海韦尔能够提供方形真空搁板干燥机，其接触部分由碳钢、SS304、SS316/316L、钛、双层不锈钢等制成。内部和外部饰面标准可根据客户需求采用。

2. 加热和冷却夹套：

真空搁板干燥机配有用于加热/冷却操作的夹套。

3. 定制设计尺寸：

真空搁板干燥机的尺寸可根据客户要求定义。

4. 真空干燥设备尺寸：

真空搁板干燥设备可装载 10 至 120 个托盘。根据要求增加真空干燥设备的总体积和更多。

5. 托盘式真空干燥机电气元件

真空干燥机可以使用 ABB、西门子或施耐德等国际品牌。
